हेलो दोस्तों इस आर्टिकल में हम स्टार डेल्टा स्टार्टर के बारे में महत्वपूर्ण जानकारी जैसे स्टार डेल्टा स्टार्टर क्या होता हैं? स्टार डेल्टा स्टार्टर का कनैक्शन कैसे करते हैं? स्टार डेल्टा स्टार्टर का उपयोग कहाँ किया जाता है? स्टार डेल्टा स्टार्टर का प्रयोग क्यों किया जाता है? कितनी HP तक की मोटरों के लिए स्टार डेल्टा स्टार्टर का उपयोग किया जाता है? स्टार डेल्टा स्टार्टर के उपयोग करने के लाभ और हानियां क्या है? इसके बारे में जानेंगे।
स्टार डेल्टा स्टार्टर क्या होता हैं?
स्टार डेल्टा स्टार्टर एक ऐसा इलैक्ट्रिकल वायरिंग कनैक्शन डॉयग्राम होता है जिसका उपयोग लगभग सभी इंडस्ट्री में 3 फेज मोटरों को चलाने के लिए और कंट्रोल करने के लिए किया जाता है।
स्टार डेल्टा स्टार्टर के प्रकार
स्टार डेल्टा स्टार्टर तीन प्रकार के होते हैं -
(1) - हस्तचालित स्टार डेल्टा स्टार्टर (Manual Star Delta Starter) - इसमें 3 फेज इन्डक्शन मोटर के कनैक्शन हाथों से Manually स्टार और डेल्टा में कनेक्शन करके मोटर को चलाया जाता है।
(2) - सेमी आटोमैटिक स्टार डेल्टा स्टार्टर (Semi Automatic Star Delta Starter) - इसमें 3 फेज इन्डक्शन मोटर को स्टार और डेल्टा में चलाने के लिए स्टार, डेल्टा और मेन कान्टैक्टर और ओवर लोड रिले की जरूरत होती है। इसमें टाइमर नहीं होता है।
(3) - स्वचालित स्टार डेल्टा स्टार्टर (Automatic Star Delta Starter) - इसमें 3 फेज इन्डक्शन मोटर को चलाने के लिए पुश बटन, कान्टैक्टर, टाईमर, ओवर लोड रिले आदि का प्रयोग किया जाता है।
स्टार डेल्टा स्टार्टर का कनैक्शन करने के लिए किन-किन चीजों की जरूरत होती हैं?
स्टार डेल्टा स्टार्टर का कनैक्शन करने के लिए निम्न चीजों की जरूरत होती हैं।
पावर वायरिंग के लिए
(1)- पावर वायरिंग के लिए एक 3 Pole MCB
(2)- लाल (Red), पीला (Yellow),नीला (Blue), तीनों कलर के वायर केबल फेज सप्लाई के लिए और न्यूट्रल सप्लाई के लिए काला (Black) कलर का वायर केबल।
(3)- 3 फेज सप्लाई।
(4)- 3 कॉन्टैक्टर ( एक कॉन्टैक्टर मेन सप्लाई का कॉन्टैक्टर, एक कॉन्टैक्टर डेल्टा का कॉन्टैक्टर और एक कॉन्टैक्टर स्टार का कॉन्टैक्टर।
(5)- एक थर्मल ओवरलोड रिले।
(6)- एक 3 फेज इंडक्शन मोटर।
कंट्रोल वायरिंग के लिए
(1)- एक डबल पोल MCB
(2)- एक NO पुश बटन। एक NC पुश बटन।
(3)- एक On Delay Timer.
(4)- एक थर्मल ओवर लोड रिले।
(5)- एक लाल (Red) वायर केबल फेज के लिए और एक काला (Black) वायर केबल न्यूट्रल के लिए।
(6)- 3 कॉन्टैक्टर ( एक कॉन्टैक्टर मेन सप्लाई का कॉन्टैक्टर, एक कॉन्टैक्टर डेल्टा का कॉन्टैक्टर और एक कॉन्टैक्टर स्टार का कॉन्टैक्टर।
स्टार डेल्टा स्टार्टर का कनैक्शन कैसे करते हैं?
स्टार डेल्टा स्टार्टर की वायरिंग दो प्रकार की होती है।
एक पावर वायरिंग और दूसरी कंट्रोल वायरिंग।
स्टार डेल्टा स्टार्टर पावर वायरिंग
 |
| Star Connection |
 |
| Delta Connection |
(1)- सबसे पहले 3 फेज का कनेक्शन 3 पोल MCB के Input टर्मिनल के साथ नीचे दिए गए चित्र के अनुसार कनेक्शन करते हैं।
(2)- फिर MCB के आउटपुट टर्मिनल से 3 फेज का कनेक्शन मेन कान्टैक्टर और डेल्टा कान्टैक्टर के Input टर्मिनल के साथ चित्र के अनुसार कनेक्शन करते हैं।
(3)- अब मेन कान्टैक्टर के नीचे की साइड के 3 टर्मिनलों के साथ 3 फेज ओवर लोड रिले को कनैक्ट करते हैं।
(4)- ओवर लोड रिले के 3 आउटपुट टर्मिनलों को 3 फेज मोटर के 3 टर्मिनलों के साथ कनैक्शन करते हैं।
(5)- अब डेल्टा कान्टैक्टर के 3 आउटपुट टर्मिनलों को 3 फेज मोटर के 3 टर्मिनलों के लिए कनेक्शन करते हैं।
(6)- डेल्टा कान्टैक्टर के 3 आउटपुट टर्मिनलों के साथ स्टार कान्टैक्टर के तीनों आउटपुट टर्मिनलों के साथ कनेक्शन करते हैं।
(7)- स्टार कान्टैक्टर के तीनों इनपुट टर्मिनलों को आपस में एक दूसरे के साथ चित्रानुसार जोड देते हैं तो पावर वायरिंग का कनेक्शन कम्पलीट हो जाता है।

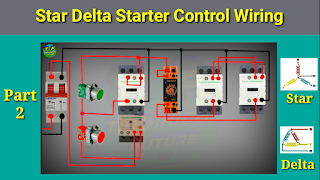

स्टार डेल्टा स्टार्टर कंट्रोल वायरिंग
(1)- कंट्रोल वायरिंग कनेक्शन के लिए सबसे पहले फेज और न्यूट्रल का कनेक्शन डबल पोल MCB में देते हैं।
(2)- दूसरे स्टेप में MCB के आउटपुट से फेज वायर का कनेक्शन ओवर लोड रिले के NC Common टर्मिनल में देते हैं।
(3)- अब ओवर लोड रिले के NC आउटपुट टर्मिनल से फेज सप्लाई को NC पुश बटन के एक टर्मिनल के साथ कनेक्शन करते हैं।
(4)- NC पुश बटन के दूसरे टर्मिनल का कनेक्शन NO पुश बटन के एक टर्मिनल के साथ करते हैं।
(5)- अब NO पुश बटन के दूसरे टर्मिनल का कनेक्शन Main Contactor के A1 टर्मिनल के साथ करते हैं।
(6)- MCB के आउटपुट टर्मिनल से न्यूट्रल का कनेक्शन मेन कान्टैक्टर, स्टार कान्टैक्टर, डेल्टा कान्टैक्टर और टाईमर सभी के A2 टर्मिनल के साथ न्यूट्रल का कनेक्शन करते हैं।
(7)- कान्टैक्टर में होल्डिंग करने के लिए NO पुश बटन के इनपुट टर्मिनल या NC पुश बटन के आउटपुट टर्मिनल से एक वायर का कनेक्शन मेन कान्टैक्टर के एक NO टर्मिनल के साथ कनेक्शन करते हैं और फिर मेन कान्टैक्टर के दूसरे NO टर्मिनल का कनेक्शन मेन कान्टैक्टर के A1 टर्मिनल के साथ करते हैं जिससे मेन कान्टैक्टर होल्ड रहता है।
(8)- मेन कान्टैक्टर के A1 टर्मिनल से फेज वायर का कनेक्शन टाईमर के A1 टर्मिनल के साथ करते हैं और फिर टाईमर के A1 टर्मिनल से फेज वायर का कनेक्शन टाईमर के कॉमन टर्मिनल के साथ करते हैं।
(9)- डेल्टा कान्टैक्टर में InterLocking करने के लिए टाईमर के NC आउटपुट टर्मिनल से फेज वायर का कनेक्शन डेल्टा कान्टैक्टर के एक NC टर्मिनल के साथ करते हैं अब डेल्टा कान्टैक्टर के दूसरे NC टर्मिनल के साथ फेज वायर का कनेक्शन स्टार कान्टैक्टर के A1 टर्मिनल के साथ करते हैं।
(10)- स्टार कान्टैक्टर में InterLocking करने के लिए टाईमर के NO आउटपुट टर्मिनल से फेज वायर का कनेक्शन स्टार कान्टैक्टर के एक NC टर्मिनल के साथ करते हैं अब स्टार कान्टैक्टर के दूसरे NC टर्मिनल के साथ फेज वायर का कनेक्शन डेल्टा कान्टैक्टर के A1 टर्मिनल के साथ करते हैं।
स्टार डेल्टा स्टार्टर का उपयोग कहाँ किया जाता है?
स्टार डेल्टा स्टार्टर एक ऐसा इलैक्ट्रिकल वायरिंग कनैक्शन डॉयग्राम होता है जिसका उपयोग लगभग सभी इंडस्ट्री में 3 फेज मोटरों को चलाने के लिए और कंट्रोल करने के लिए किया जाता है। जैसे - एलिवेटर, कन्वैयर, लिफ्ट, मशीनों में आदि।
स्टार डेल्टा स्टार्टर का प्रयोग क्यों किया जाता है?
3 फेज इन्डक्शन मोटर में स्टार डेल्टा स्टार्टर का प्रयोग इसलिए किया जाता है क्योंकि स्टार डेल्टा के साथ 3 फेज इन्डक्शन मोटर को चलाने से मोटर Starting में स्टार में चलती है स्टार में चलने से मोटर कम करंट लेती है। कुछ समय बाद मोटर जब धीरे - धीरे स्पीड से फुल स्पीड में आती है तो मोटर डेल्टा में चलने लगती है डेल्टा में मोटर फुल करंट पर चलती है।
कितनी HP तक की मोटरों के लिए स्टार डेल्टा स्टार्टर का उपयोग किया जाता है?
स्टार डेल्टा स्टार्टर का प्रयोग लगभग 5-7 HP से 18-20 HP तक की मोटरों को कंट्रोल करने के लिए किया जाता है।
स्टार डेल्टा स्टार्टर के उपयोग करने के लाभ
(1)- स्टार डेल्टा स्टार्टर DOL स्टार्टर की तुलना में 2 से 3 गुना कम करंट लेता है।
(2)- स्टार डेल्टा स्टार्टर में मोटर को चलाने से मोटर मैन्टेनैन्स की जरूरत कम पडती है।
(3)- स्टार डेल्टा स्टार्टर अन्य स्टार्टरों की तुलना में काफि सस्ता होता हैं।
स्टार डेल्टा स्टार्टर के उपयोग करने के हानियां
(1)- स्टार डेल्टा स्टार्टर DOL स्टार्टर की तुलना में महंगा होता है।
(2)- स्टार डेल्टा स्टार्टर में स्टार्टिंग टॉर्क DOL स्टार्टर की तुलना में कम होता है इसलिए इसका उपयोग हाई स्टार्टिंग वाली मशीनों जैसे लिफ्ट, क्रैन आदि में नहीं किया जा सकता है।
(3)- स्टार डेल्टा स्टार्टर में फॉल्ट को ढूंढना काफि मुश्किल होता है।
